合金采样电阻

●合金贴片电阻：是一种采用合金（主要铜合金）为电流介质的电阻

咨询电话：0512-6373 9013

产品特点

合金贴片电阻：是一种采用合金（主要铜合金）为电流介质的电阻；
合金电阻分类：贴片合金电阻、插件合金电阻；
合金电阻特点：低阻值，高精密、低温度系数、耐冲击电流，大功率；
合金电阻主要用途：电流采样，短路保护。

规格和型号说明

RDX系列高功率合金采样电阻，使用无铅、无卤素环氧树脂、低阻值、抗硫化，符合RoHS标准。

尺寸及构造

物理特性

可靠性试验

温度曲线

额定电流

焊盘尺寸

回流焊

字符表示

产品阻值标识一般为4字码，以下为两种常用的表示方法
（1）以“R”代表“Ω”的小数点位置，“R”后面的数字为有效数字

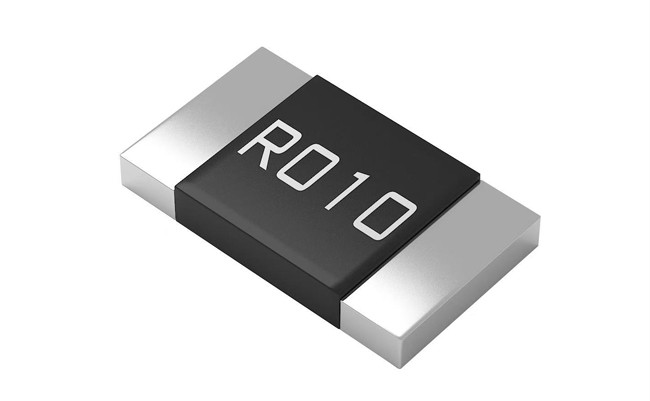

例: 5mΩ产品字码表示为R005
50mΩ产品字码表示为R050
100mΩ产品字码表示为R100
（2）以“m”代表“mΩ”的小数点位置，“m”后面的数字为有效数字

例: 0.5mΩ产品字码表示为0m50
1.5mΩ产品字码表示为1m50
15.5mΩ产品字码表示为15m5

包装规格

产品使用注意事项

使用时，避免采用超过正常额定功率的功率,否则可能会对产品的可靠性和稳定性产生影响；
产品储存条件：温度：5°C-35°C，湿度：40%-75%；
产品应避免阳光直射,勿露天存放,勿将产品存放在有腐蚀性气体场所；
产品在搬运、存储过程中，严禁摔落、挤压箱体，保持箱体的正确朝向；
在镊子夹取产品应注意保护产品封装体和电极部分。
